真空輸送機
Vacuum Conveying
- 瑞典ｐｉａｂ真空輸送機，一種以真空作為動力，進行粉體、物料輸送的機器設備。
- 輕型食品粉末 0.3g / cm3 至重型金屬粉末 8.0g / cm3，均可Ａ點對Ｂ點輸送。
- 透過封閉的負壓物料管路，於設備、樓層之間穿梭，能有效減少佔地面積。
輸送運量
需視物料性質、距離條件而定
5000 kg / hr
輸送距離
最長可達
20m
輸送比重
最輕可達
0.3 g / cm3
最重可達
8.0g / cm3
輸送粒徑
最小可達
0.5um
符合多種食品、防爆認證
真空輸送特色
- 可以混用硬質、軟質物料管路，穿梭現場設備之間。
- 可用於工業、食品、製藥、ＡＭ等行業。
- 通過ＦＤＡ、ＡＴＥＸ認證。
- 可應對防爆區物料輸送。
- 輸送系統物料殘留量低。
更好的職業安全衛生環境
- 沒有正壓輸送管路潛在的溢出風險。
- 沒有機械輸送的捲夾斷肢風險。
- 氣動式真空輸送，基於封閉負壓管路架構。
- 01. 可降低揚塵問題。
- 02. 可降低粉塵爆炸風險。
- 03. 可降低呼吸道系統、職業病風險。
更好的使用者體驗
- 免工具的模組化系統。
- 拆卸、組裝，簡單、快速。
- 不鏽鋼３１６、３０４清潔容易、養護簡單。
現場規劃、客製化、售後服務
- 現場實地勘查、依據粉體工藝規劃輸送路線。
- 供料斗、升降推車等配件客製化服務。
- 原廠零件、保養維修。

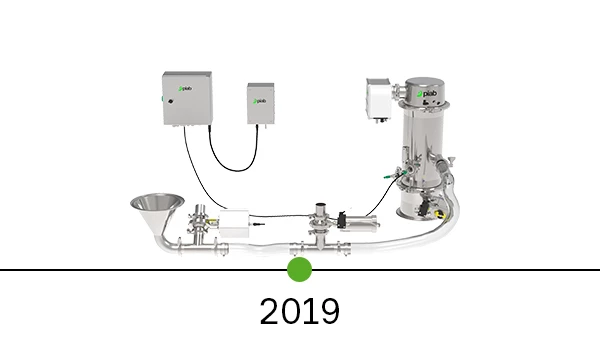

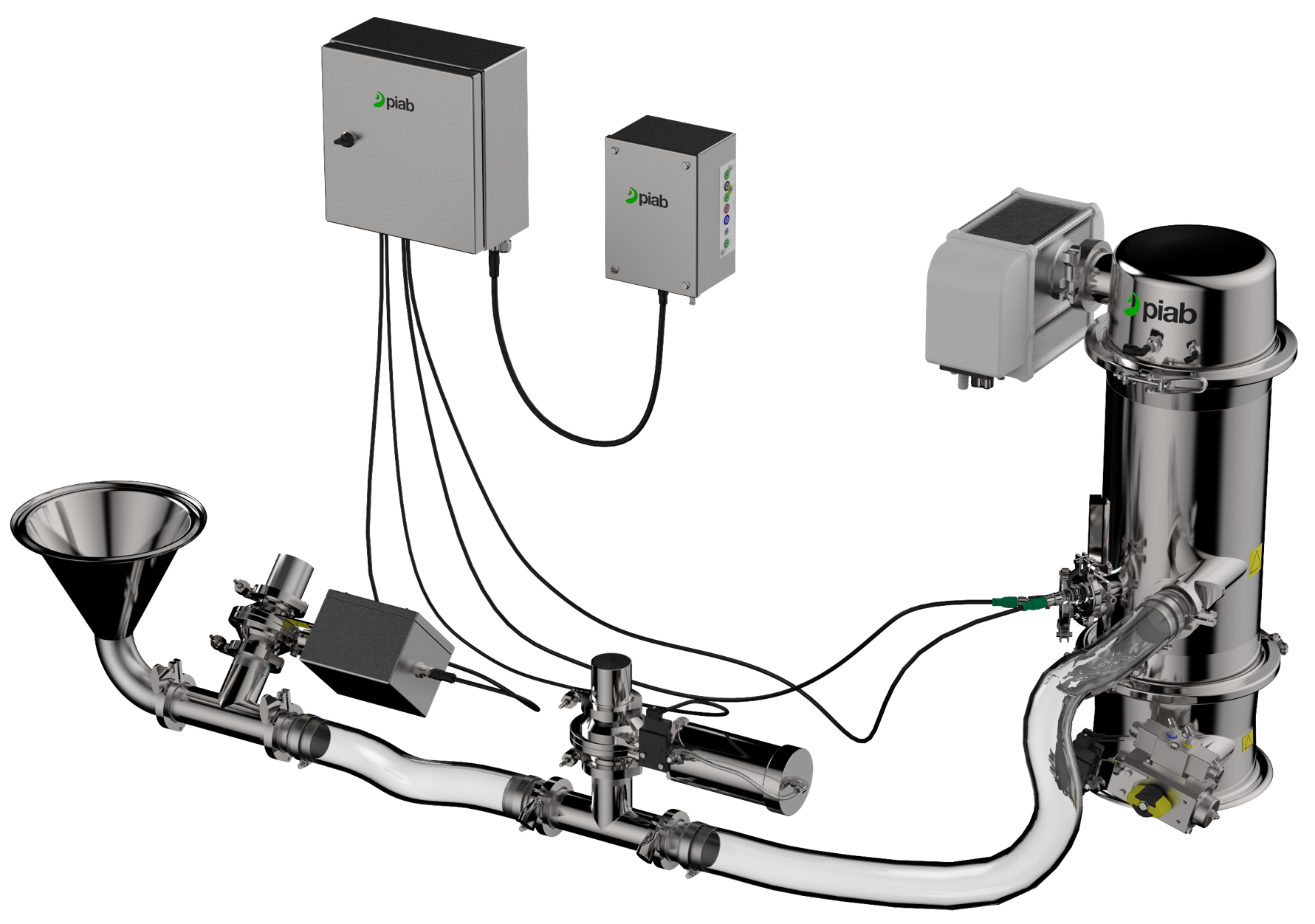

真空輸送系統
- 完善的真空輸送系統，使粉體設備連結產線、自動化。
- 日復一日的重複性進料、出料，可以改善！可以解決！
提供３種控制選用
- 觸碰螢幕式控制器
- 觸碰式彩色螢幕
- 使用者操作容易
- 多種參數記憶機能
- 高效率輸送機能
- 過濾器逆吹機能
- 傳統電機式控制器
- 經濟型。
- 多段時序控制
- 氣壓邏輯式控制器
- 免接電、可應對防爆區
- 多段時序控制
可選３供料方式
- 吸料管式
- 經濟型
- 吸料槍式。
- 提供輸送最佳化
- 有效應對不同粉料輸送
- 供料斗式
- 提供輸送最佳化
- 可選粉體架橋破壞機能
- 可選物位啟停機能
- 可選集塵功能
可選氣粉比例調節機能
- 機械式氣粉比例調節
- 有效應對不同粉料輸送
- 提供輸送最佳化
可選２排空機能
- 開放式排空機能
- 沒有物料破損問題
- 阻擋式排空機能
- 提供優良的管路清供效果
提供２種動力選用
- 電機式真空泵
- 高運量應對
- 氣壓式真空泵
- 模組化真空產生器
- 容易清潔
- 可應對防爆區

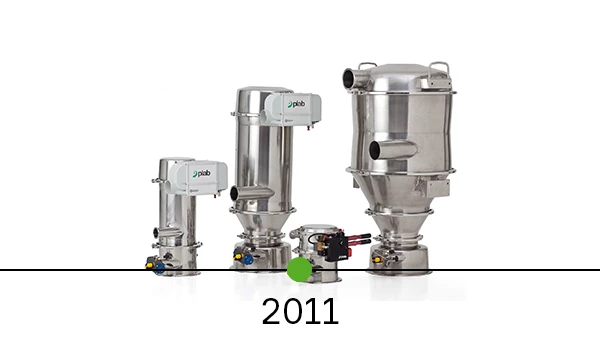

提供５種家族選用
- Ｃ經濟型
- 小運量應對
- 最佳使用者體驗
- ｉ工業型
- 使用不鏽鋼３０４
- 運量應對廣泛
- 可選客製化
- Ｆ食品型
- 使用不鏽鋼３０４
- 符合ＦＤＡ食品級認證
- 可選客製化
- Ｐ製藥型
- 使用不鏽鋼３１６Ｌ
- 符合ＦＤＡ食品級認證
- 可選客製化
- ＡＭ增材製造專用
- 使用不鏽鋼３１６Ｌ
- 增材應用最佳化設計

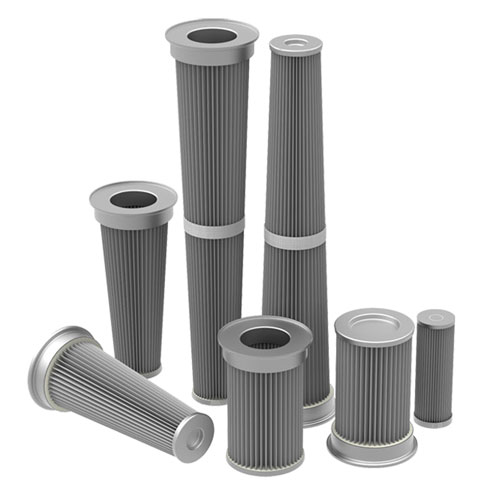

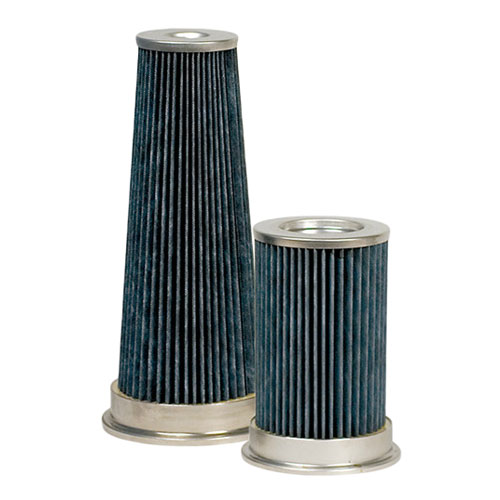

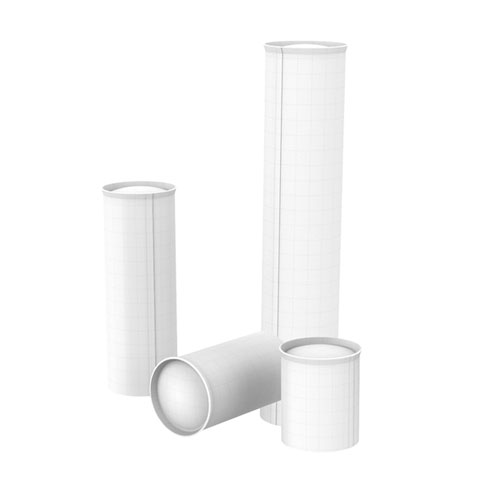

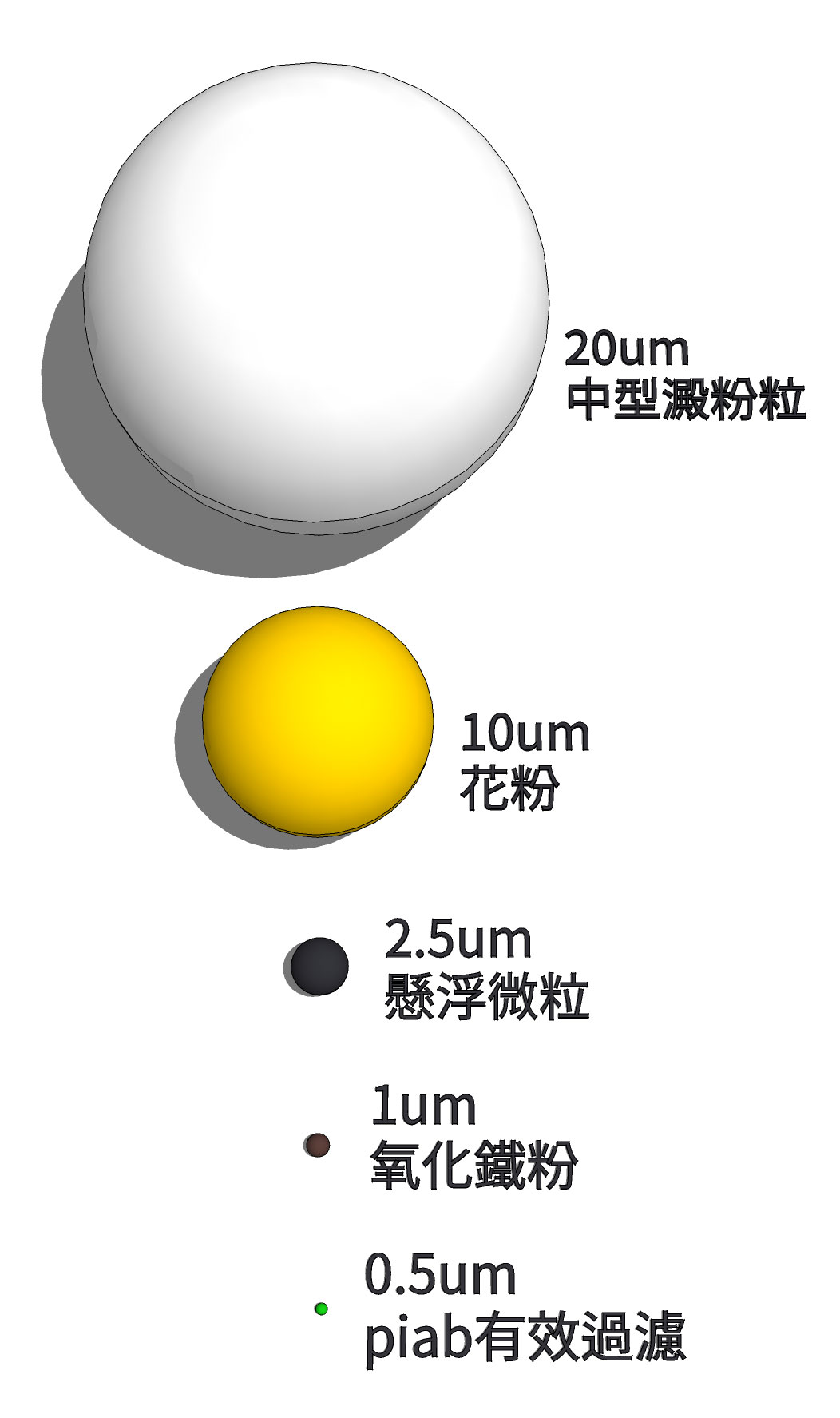

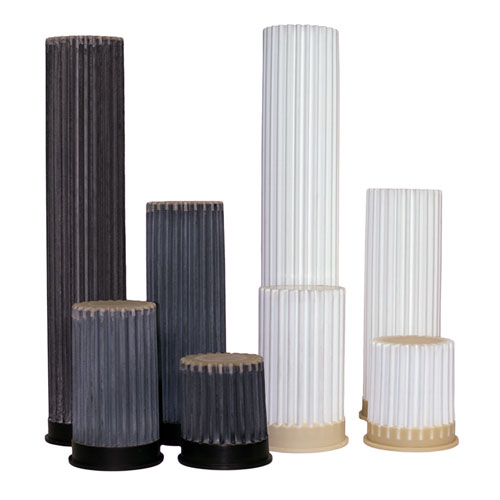

專業過濾器
- 面對不同物料特性，就該使用不同的真空過濾器。
- 食品ＦＤＡ等級、抗靜電防爆等級、預防粉體架橋。
Textile
過濾精度
5 μm
Pleated rod
過濾精度
0.5 μm
Pleatedstainless steel
過濾精度
5 μm
Pleated
過濾精度
0.5 μm

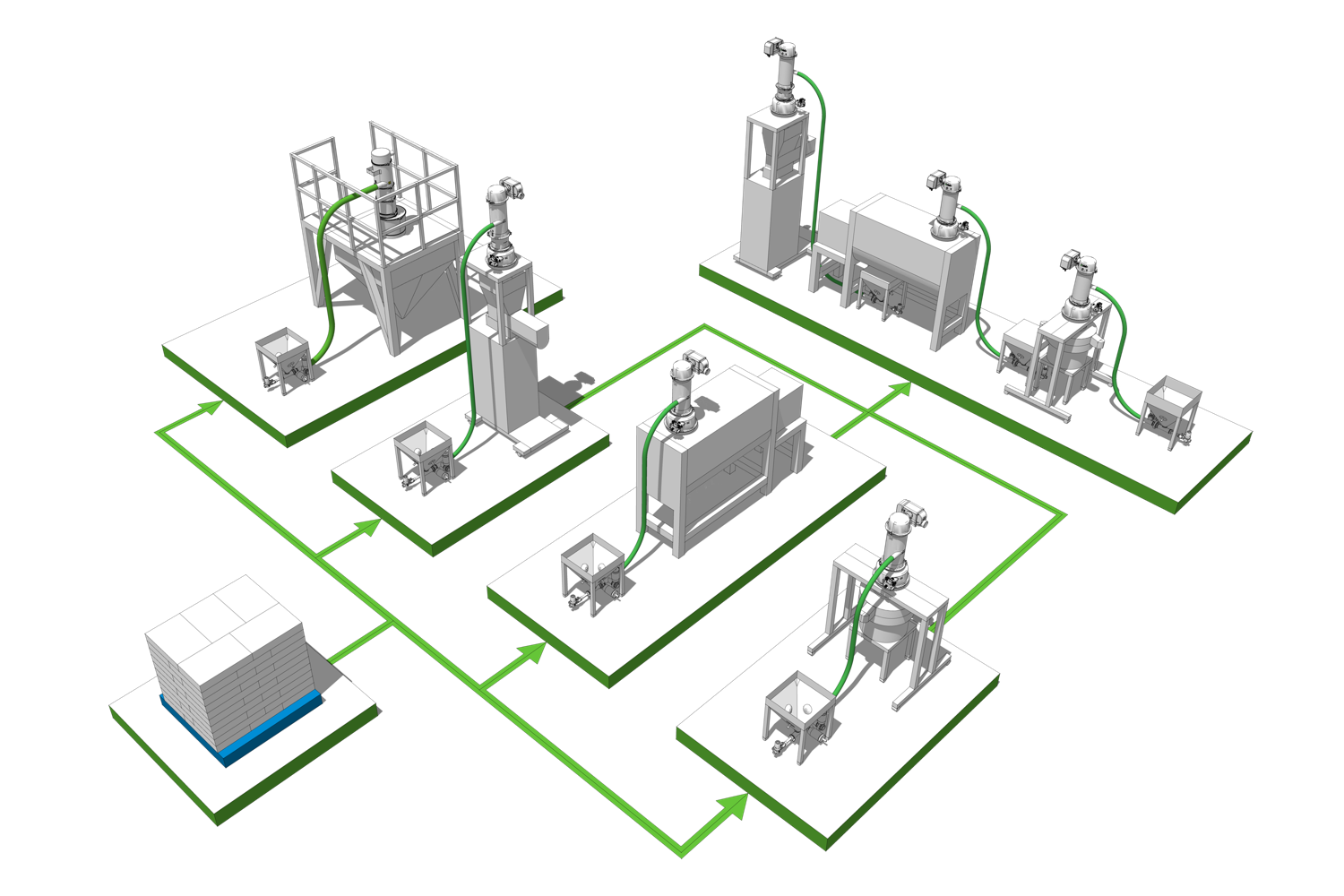

真空輸送整合服務
Vacuum Conveying integration service
- ｐｉａｂ台灣總代理，世紀自動化股份有限公司。
- 由專業真空輸送團隊，提供真空輸送整合的專業服務。
- 從現場勘查、流程診斷、物性確認、實際物料測試、客製化提案。
- 專案執行、協力廠合作、現場施工安裝、真空輸送試運轉、陪產。
- 完善的教育訓練、技術服務、現場維護。

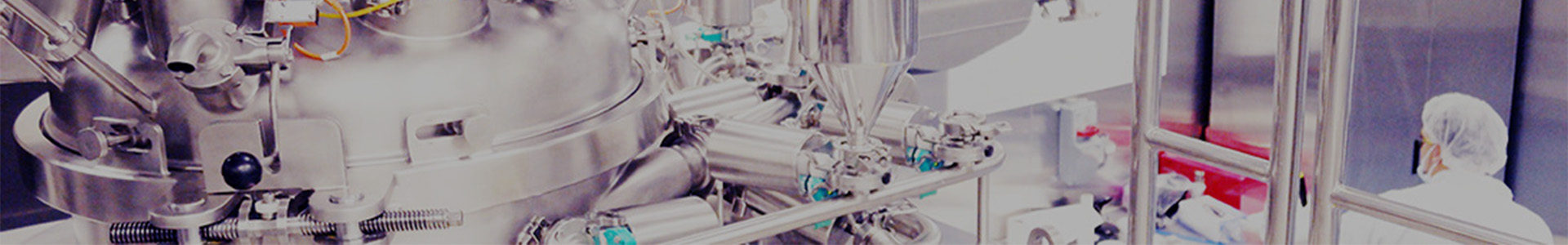

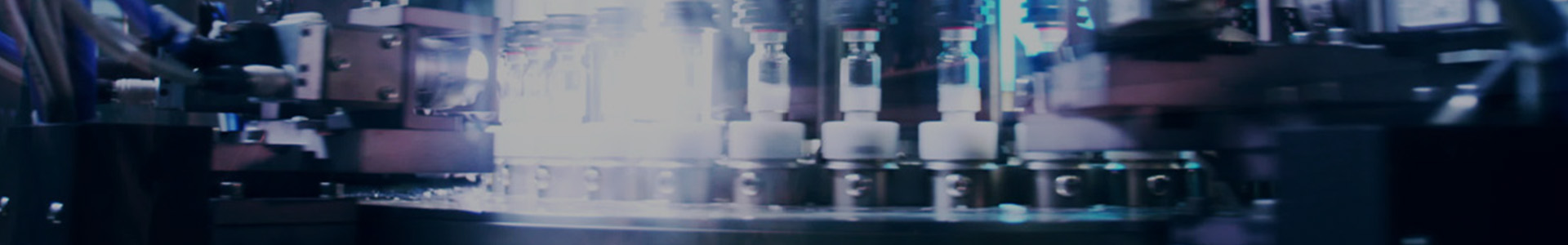

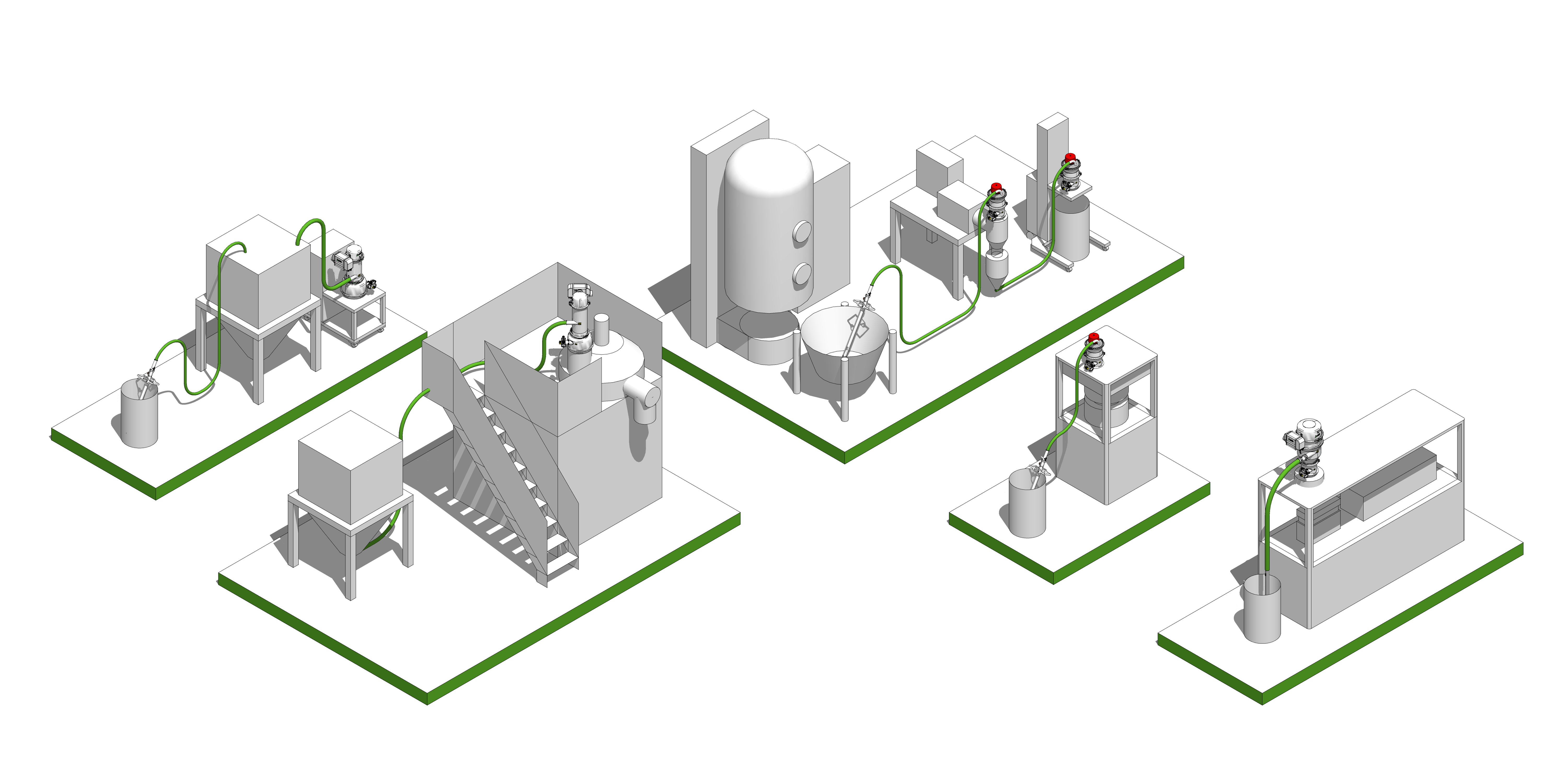

製藥行業成功案例
藥錠生產線
過去課題
- 輸送系統全機需要ＦＤＡ認證。
- 無塵級室內空間，噪音限制要求高。
- 單人無法於短時間內清洗完成。
製藥級真空輸送機
- 通過ＦＤＡ、ＡＴＥＸ認證。
- 機體採用３１６Ｌ。
- 可選低噪音機型，滿足安全衛生單位要求。
- 免工具模組化設備，容易拆卸清洗組裝。
- 小型機體，大幅度降低人因負擔。
食品行業成功案例
食品粉生產線
過去課題
- 各專用設備來自不同廠商。
- 廠房高度、寬度有限。
- 作業人員經常攀爬投料。
多種單機設備串聯
- 可依據不同設備選用合適真空輸送機種。
- 減少人員攀爬次數。
- 可透過物料軟管特性，縮小設備間距。
- 01. 有效減少佔地空間４０％。
- 02. 有效降低設備高度２０％。

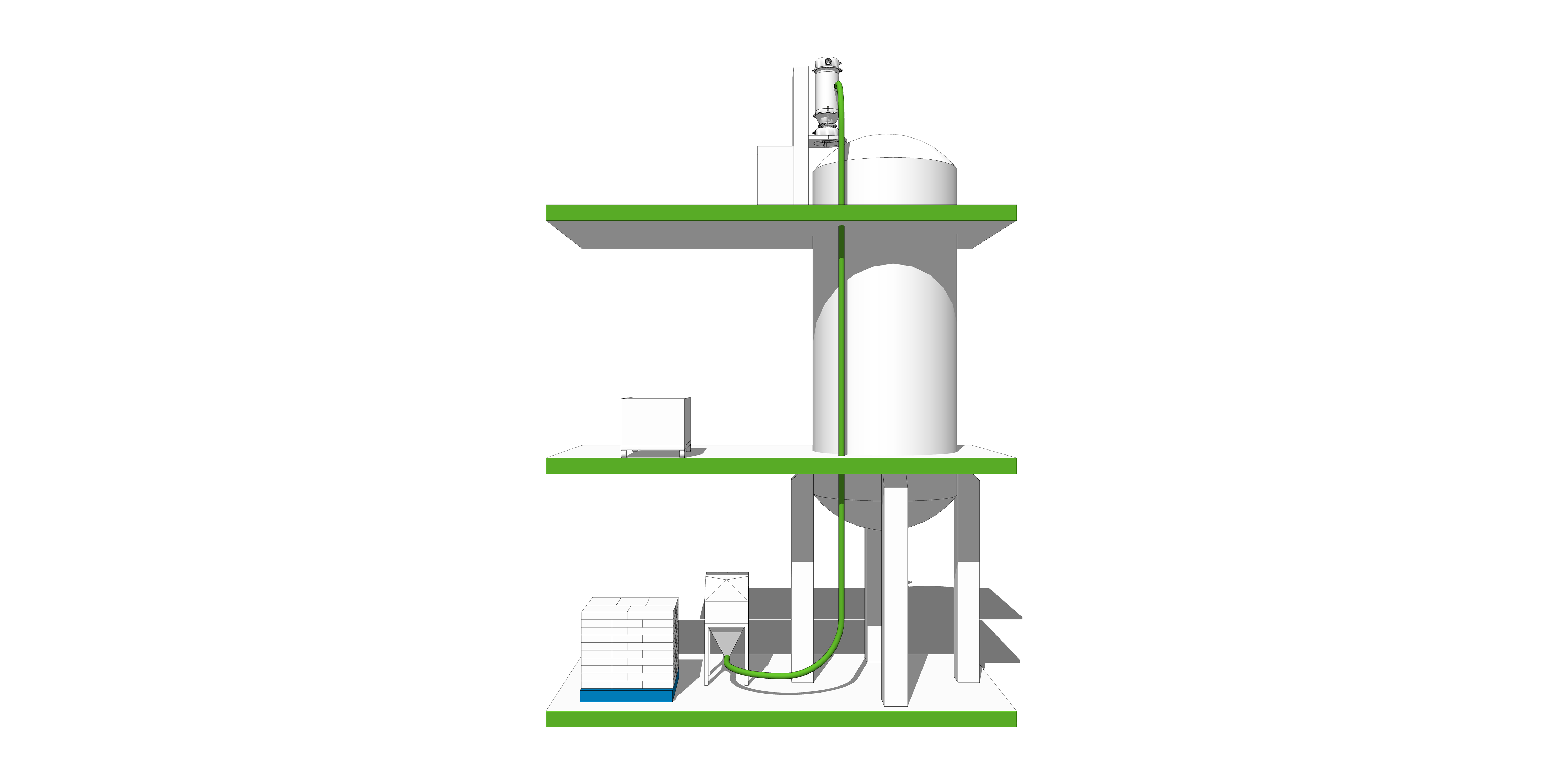

化學行業成功案例
化學攪拌槽
過去課題
- 需將物料從１樓搬移至３樓，人工投料。
- 人員體力負荷大、離職率高、人力短缺。
- 現場空間狹小，管路複雜。
- 物料容易吸水產生沾黏。

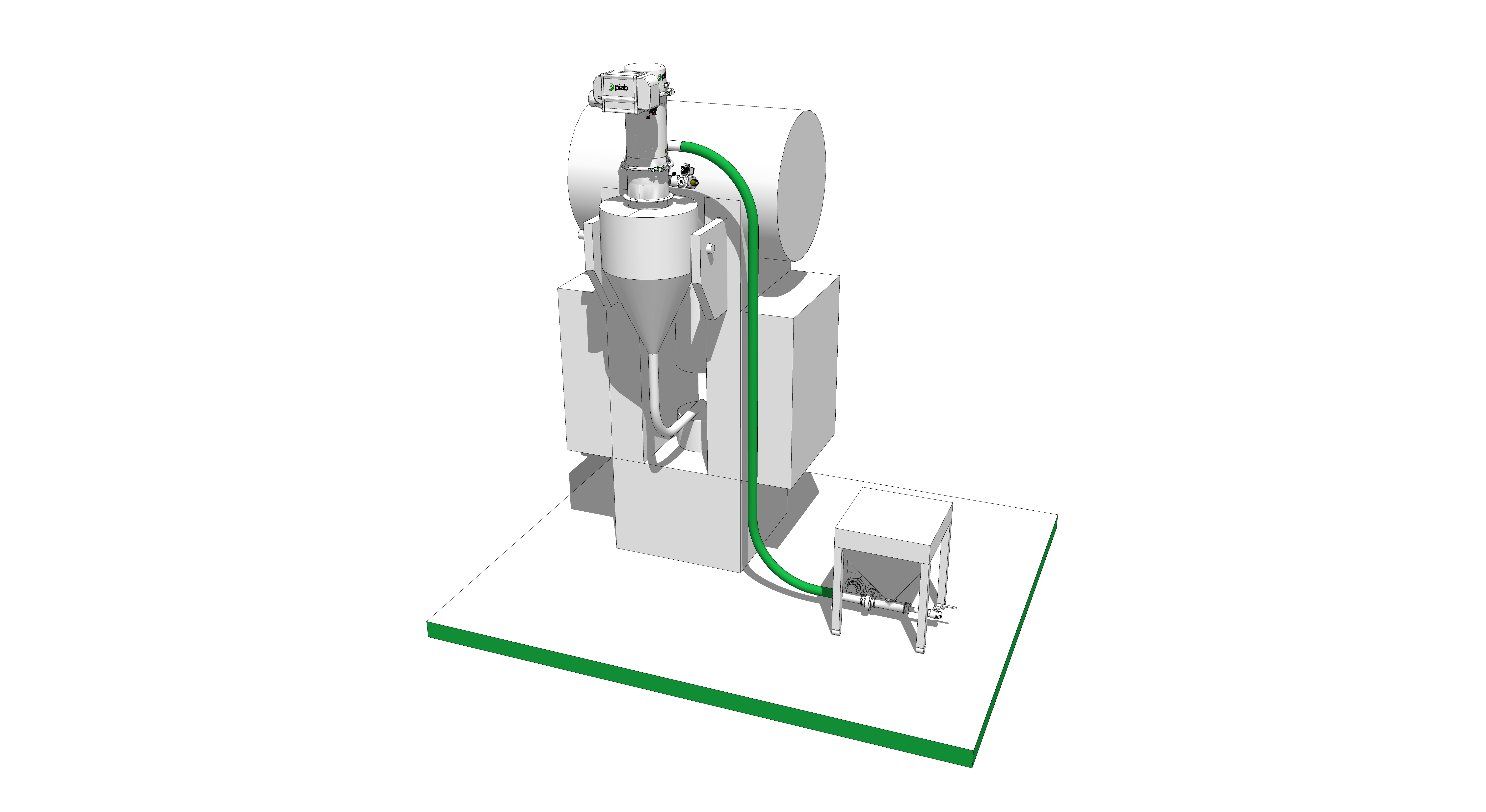

垂直真空輸送系統
- 可以垂直粉料輸送。
- 真空輸送管路可以穿越樓層。
- 解決人員搬移粉料的問題。
- 免工具模組化設備，容易拆卸清洗組裝。
金屬粉末應用
過去課題
- 金屬粒徑極小，具有人體呼吸道危害風險。
- 人員需要經常性乘坐高空作業車進行作業。
- 運量需求極小，不適用螺桿輸送、斗升輸送。
搭載高精度過濾器
- 使用0.5um過濾精度過濾器，有效過濾金屬粉塵不溢出。
- 模組化設計，可以分段拆卸、組裝機器。
- 運量極小也可以正常粉體輸送。
- 大幅度減少人員上下次數。

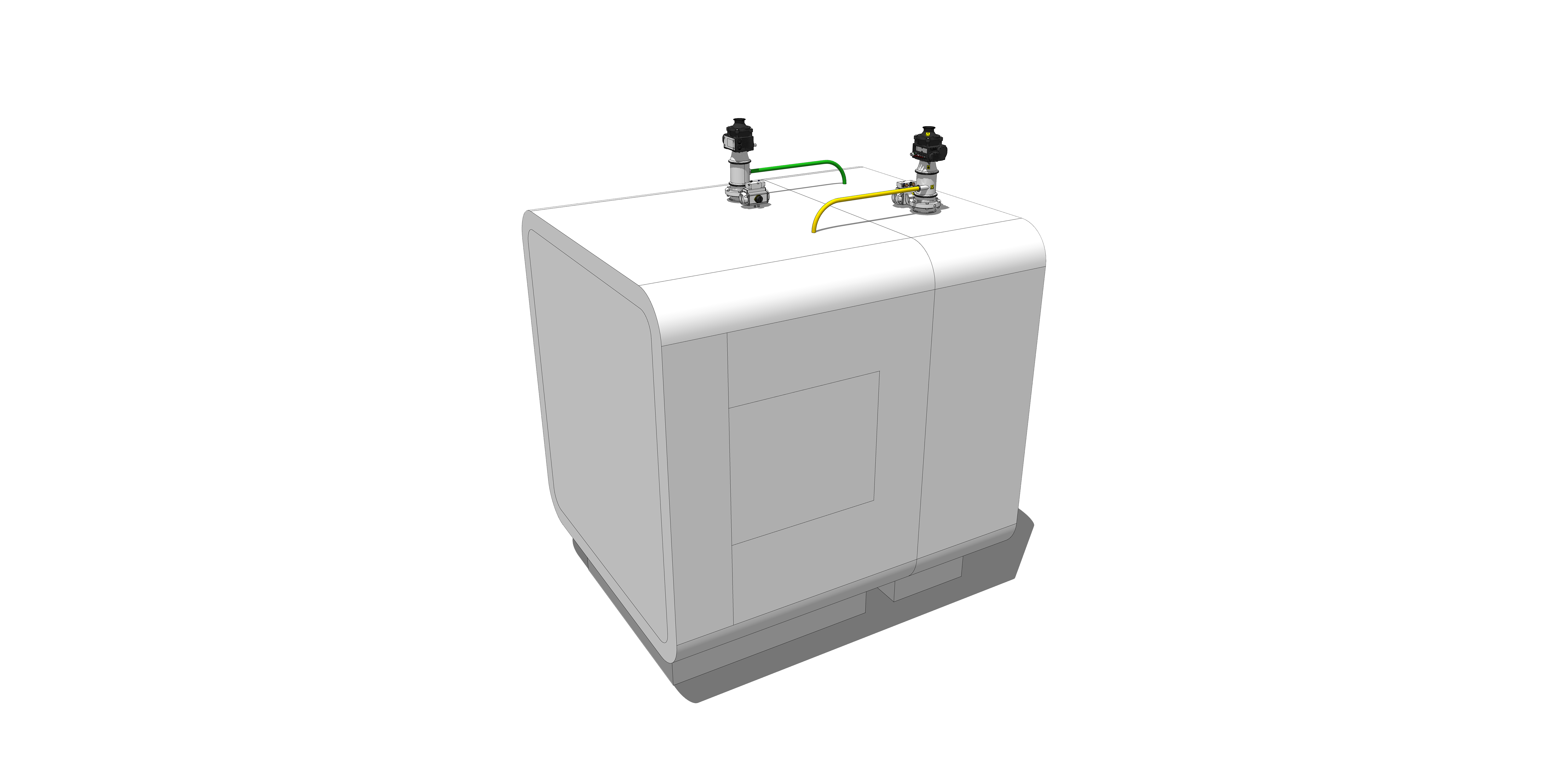

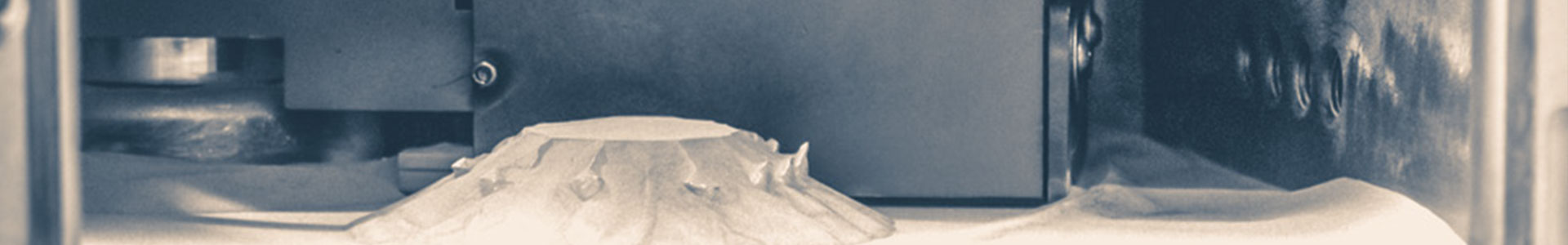

３Ｄ列印、增材製造行業成功案例
選擇性雷射熔融、金屬粉積層製造設備
過去課題
- 粉末昂貴
- 粉末有特殊的要求，輸送過程必須維持特殊條件。
- 現場設備沒有維持特殊條件的機能。
ＡＭ專用真空輸送機
- 可以處理特殊的要求，達成維持特殊條件下真空輸送。
- 大幅降低粉末的損失。
- 有具備供給、回收物料能力。
- 減少專業人員處理粉末的時間。
關於 piab 真空輸送

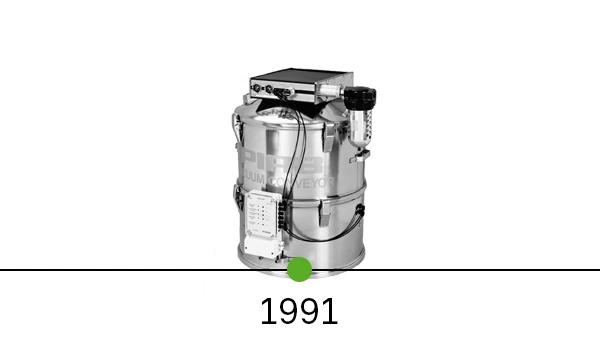

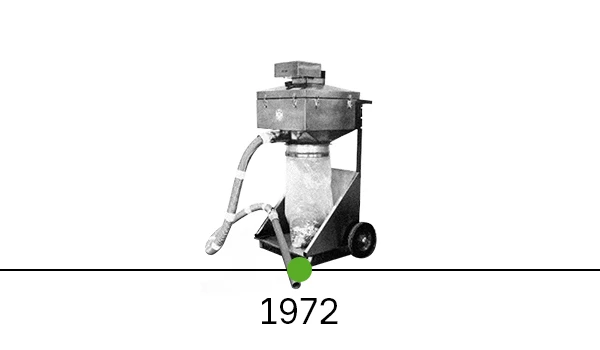

- ｐｉａｂ，在真空輸送領域發展已達５０多年經驗。
- 真空輸送，是一種現代化的粉末和顆粒輸送方式。
- 在通過專用真空管道系統輸送粉末物料時具有很大的優勢。
一個封閉的系統
正因為您的客戶使用真空輸送的系統，他們不會混入任何異物，也不會有任何產品從側面掉落到周圍區域。 所以使用真空輸送機完成粉末輸送任務的同時，可以大幅度減少產品的報廢、污染。
無塵工作環境
與螺旋輸送機、帶式輸送機等機械式輸送系統相比，它的另一個重要優勢是真空輸送是一個無塵的工作環境。沒有機械機構傳動的間隙、沒有潤滑油、機械磨合的金屬粉。 由於真空輸送是一個封閉的系統，您將能夠立即改善工作環境，還可以處理具備職業危害的有毒粉塵與物料。
一種溫和的運輸方式
因為使用真空動力，真空流量是可以被調整的，這意味著產品在整個運輸過程中有最低的破碎機率。 輸送速度可以根據產品的脆弱性進行調整。
真空輸送解決方案佔地面積很小
因為管道可以從吸入點進入垂直，可混用硬、軟管道，自由穿梭設備間隙，因此不會與其他機械發生空間衝突。這讓您的客戶可以運用更具成本效益的方式善用空間。
最小化維護的需求
真空輸送機運動部件很少，這讓服務和維護成本，可以保持在非常低的水平，而無需犧牲系統的可靠性。 您可以在不使用工具的情況下拆卸輸送機主體。 泵單元設計有一個單獨的真空模塊，可以很容易地拆卸下來進行清潔，從而減少故障導致的停機時間。
可配合小批量生產的彈性製造需求
如果生產佈局發生變化、新舊的生產設備混用等，真空輸送機無需修改或新的昂貴投資即可適應新佈局。甚至可以配合推車、升降系統，輕易的轉移輸送任務。
模組化優勢
換線製造只需更換、增加、減少真空輸機的幾個部件，即可輕鬆改變。可以非常合理的成本增加輸送距離、改變工廠佈局或提高系統容量。這可以在不影響系統可靠性的情況下，提供未來應用的可能。
